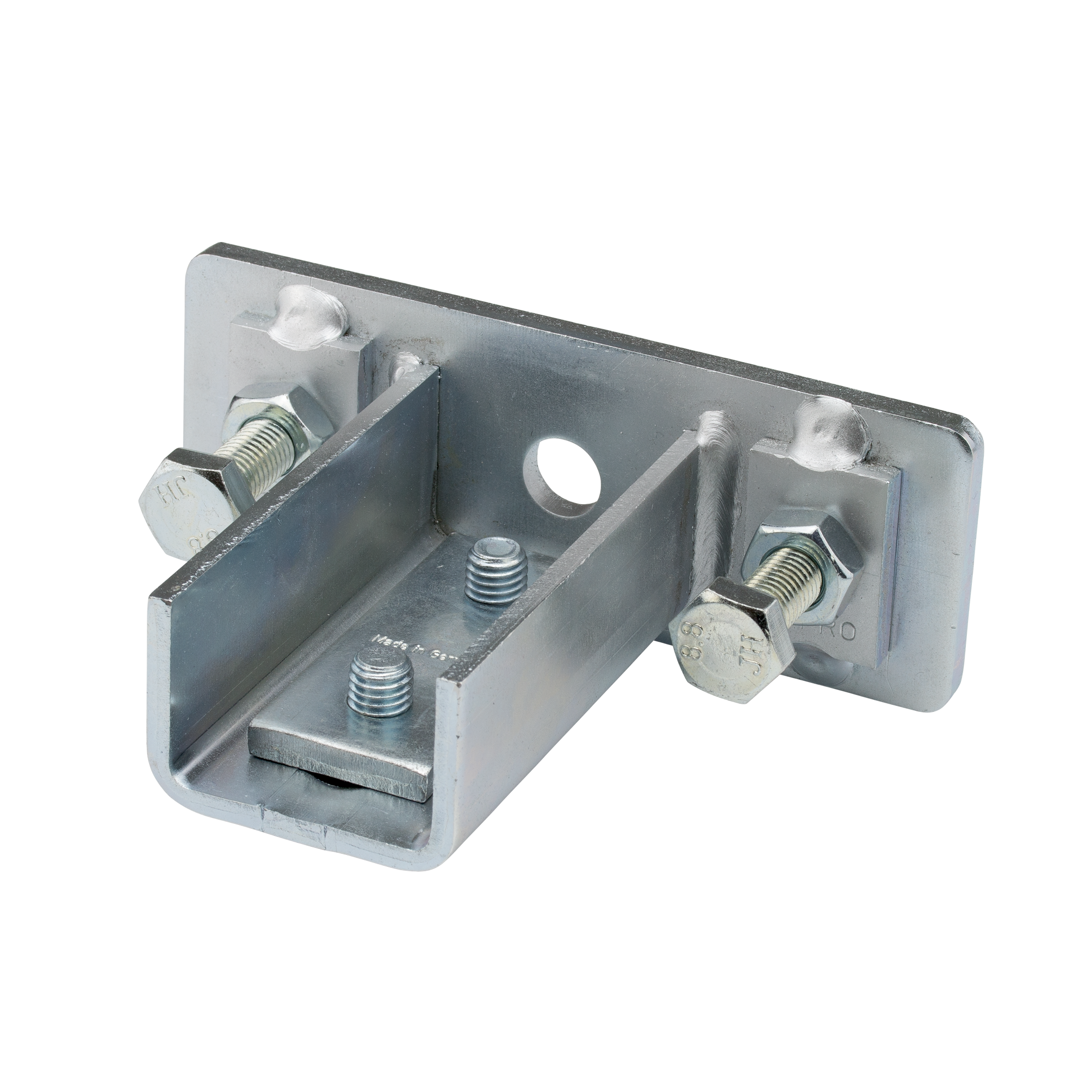

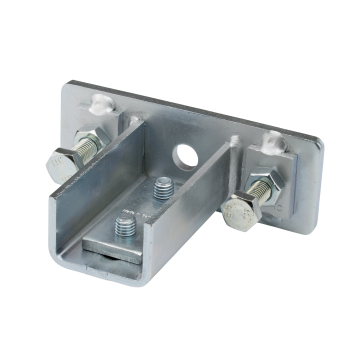

MPC-sedlová příruba typ 3

MPC-sedlová příruba typ 3

MPC-sedlová příruba příčná, typ 3 k profilu 38/24-40/60, pozinkovaná

Čl.-č.: 156808
Výdejní jednotka: 8 kus
Hmotnost / jednotkové množství: 0,892 kg
kus

Aplikace

  • Sedlová příruba, příčná se svěrnými šrouby pro bezpečnější a rychlejší upevnění MPC-nosníků mezi přírubami/pásnicemi ocelových profilů

Vaše výhody

  • Upevnění na ocelový konstrukční profil bez vrtání a svařování šetří čas i náklady
  • Bezpečná montáž MPC-nosníků do štěrbiny s použitím dvojitých zasouvacích matic
  • Jednoduché a rychlé připevnění pomocí svěrných šroubů
  • Univerzálně použitelná pro různé šířky profilů
Stručný popis:
MPC-sedlová příruba příčná, typ 3 k profilu 38/24-40/60, pozinkovaná
Systém instalačních nosníků:
do MPC nosníku
Provedení:
příčné
Typ výrobku:
Spojovací díly
Pro profily:
38/24-40/60
Pro šířky přírub nosníku Tw:
≥ 260 mm
Materiál:
Ocel
Povrch:
pozinkovaný
Rozměry B:
50 mm
eCl@ss 11.1:
23-36-01-91
eCl@ss 7.1:
23-15-92-90
Rozměry A:
136 mm
Rozměry b:
42 mm
Rozměry L:
90 mm
Rozměry L1:
91,5 mm
Rozměry s:
6 mm
Max. doporučené zatížení pro délku řezu L = 500 mm:
3 000 N
Max. doporučené zatížení pro délku řezu L = 700 mm:
2 000 N
Max. doporučené zatížení pro délku řezu L = 900 mm:
1 000 N
Utahovací moment:
10 Nm
Délka L - přířez profilu:
Vzdálenost mezi nosnými přírubami (vnitřní), L = Twl - 17mm
Číslo celního tarifu:
73269060
