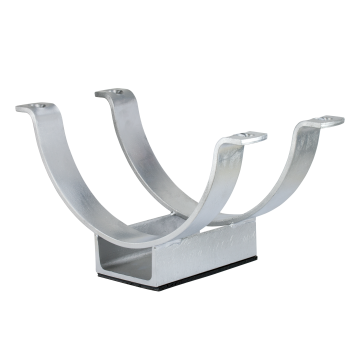

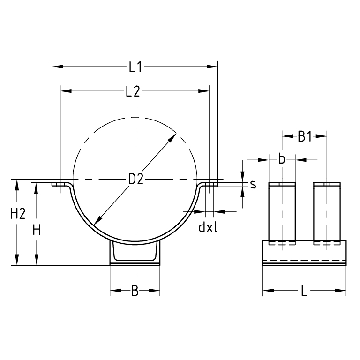

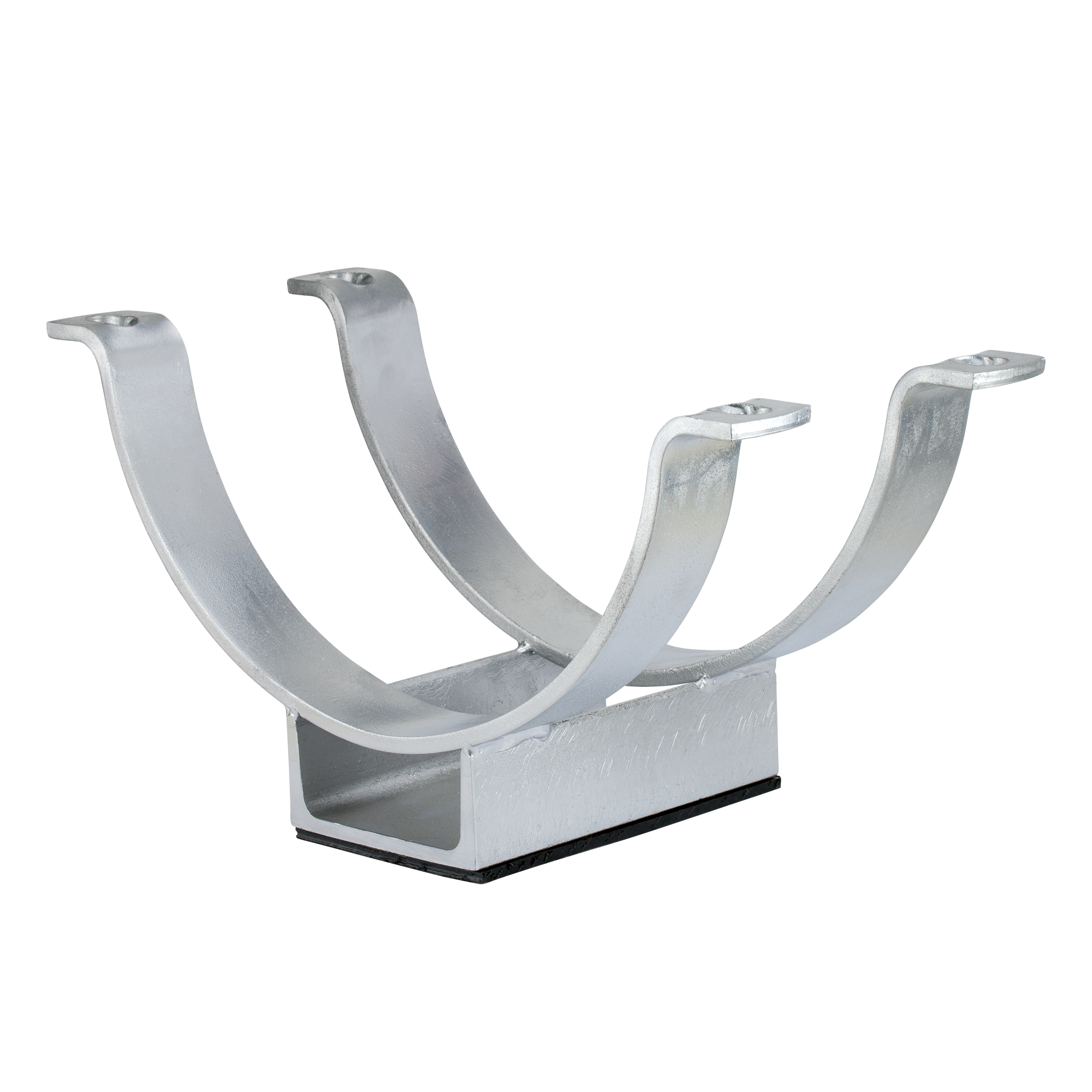

Kluzné uložení typu UPG-2

Kluzné uložení typu UPG-2

s U-profilem podle DIN 1026

Zobrazit varianty jako seznam

Jmenovitá světlost DN:

100 125 150 200 250 300 350 400 450 500 600

Vnější průměr potrubí D:

133 mm 159 mm 273 mm 368 mm 508 mm 114,3 mm 139,7 mm 168,3 mm 219,1 mm 323,9 mm 355,6 mm 406,4 mm 457,2 mm 609,6 mm

Tloušťka izolace:

40 mm 60 mm

Aplikace

Podpěry jsou z ocelového U-profilu

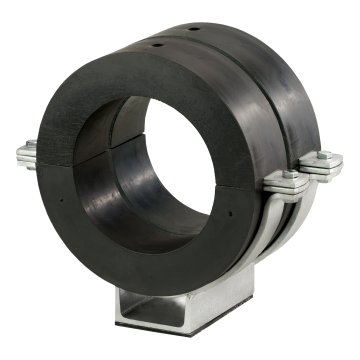

Provedení pro vložení dvou chladových vložek Typ 170 EX

Vaše výhody

K dispozici dvě různé tloušťky izolace
Polyamidová kluzná deska pro snížení kluzného odporu
Žárově pozinkované (další povrchové úpravy na vyžádání)

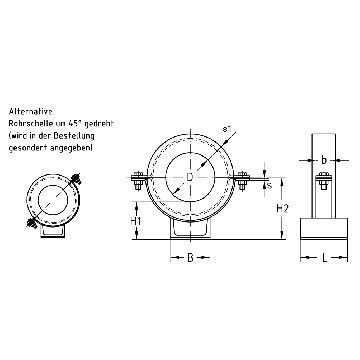

Objímky mohou být přivařeny pod úhlem 45° (nutno specifikovat při objednávce)

Typ výrobku:: Kluzná uložení

Kluzné uložení typu UPG-2, s U-profilem podle DIN 1026

	Číslo položky	Jmenovitá světlost DN	Vnější průměr potrubí D	Tloušťka izolace	Action
	117099	100	114,3 mm	40 mm	kus
	117102	125	133 mm	40 mm	kus
	117111	125	139,7 mm	40 mm	kus
	117114	150	159 mm	40 mm	kus
	117120	150	168,3 mm	40 mm	kus
	117123	200	219,1 mm	40 mm	kus
	117136	250	273 mm	40 mm	kus
	117145	300	323,9 mm	40 mm	kus
	117126	200	219,1 mm	60 mm	kus
	117139	250	273 mm	60 mm	kus
	117148	300	323,9 mm	60 mm	kus
	117154	350	355,6 mm	60 mm	kus
	117160	350	368 mm	60 mm	kus
	117169	400	406,4 mm	60 mm	kus
	117172	450	457,2 mm	60 mm	kus
	117178	500	508 mm	60 mm	kus
	117184	600	609,6 mm	60 mm	kus
