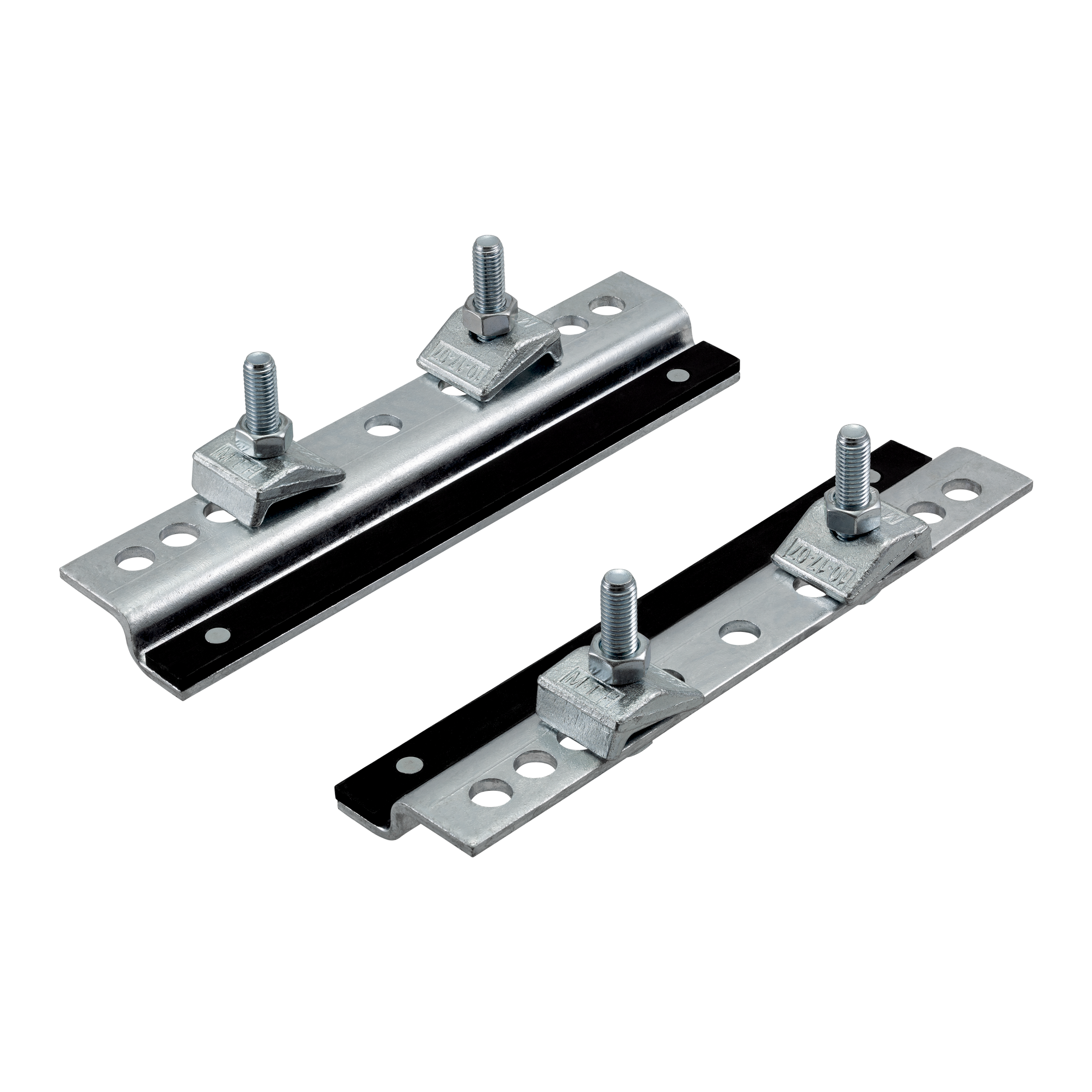

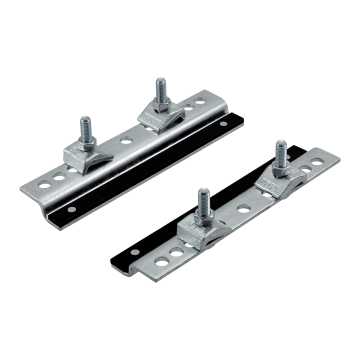

Vodící uložení Type FGH

Upínací souprava s posuvnou deskou, pro zavěšení na ocelový profil, podle DIN 1025 a EN 10055, s šířkou nosníku 100-180 mm, žárově pozinkováno

Čl.-č.: 168855
Výdejní jednotka: 1 sada
Hmotnost / jednotkové množství: 2,274 kg
sada

Aplikace

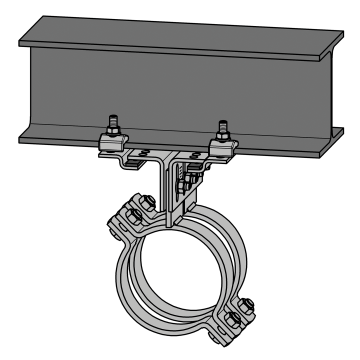

  • K upevnění posuvných sání MÜPRO zavěšených pod konstrukce z ocelových profilů
  • Lze použít pro pevné bodové upevnění pomocí výškově nastavitelných trubkových sání
  • Žárově pozinkované provedení pro použití ve vnitřních i vnějších prostorech
  • Pro kluzná uložení s tloušťkou patky od 15 mm

Vaše výhody

  • Předmontované sady z upínacích dílů a konzol pro upevnění stojánku ke konstrukci
Stručný popis
Upínací souprava s posuvnou deskou, pro zavěšení na ocelový profil, podle DIN 1025 a EN 10055, s šířkou nosníku 100-180 mm, žárově pozinkováno
Typ
Typ FGH, s kluznou destičkou
Typ výrobku
Příslušenství pro Těžká uložení
Závit
M12
Povrch
žárově pozinkovaná
eCl@ss 7.1
23-35-01-90
eCl@ss 11.1
23-35-01-05

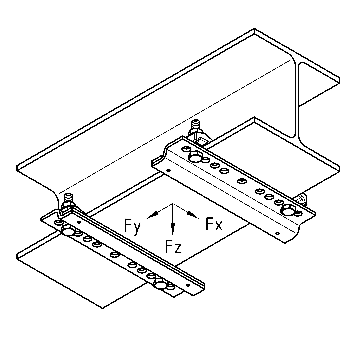

Zatížení Fx
-
Zatížení Fy
± 3 kN
Zatížení Fz
± 8 kN
Šířka nosník
100 - 180 mm
Tloušťka příruby max.
26 mm
Číslo celního tarifu
73269060
Další technické údaje naleznete v datovém listu.
